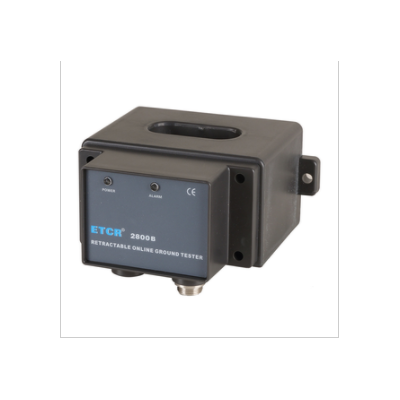

ETCR2800B

閉環

無

有

后臺設置

選購

ETCR2800C

閉環

有

有

有

選購

ETCR2800KB

開合式

無

有

后臺設置

選購

ETCR2800KC

開合式

有

有

有

選購

ETCR2800N

閉環內置式

無

無

后臺設置

選購

ETCR2800T

閉環不銹鋼殼體

無

無

后臺設置

選購

CT 結 構

閉環（B、C型）

開合式（KB、KC型）

電    源

檢測儀：6VDC～12VDC，150mA Max. (Ui：9V；Ii：150mA；Ci:0μF；Li:0mH；Pi：0.1W)（用戶外部提供) ，本安設備與安全柵的匹配關系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。

電阻量程

0.01Ω～200Ω（ETCR2800B、ETCR2800C）

0.01Ω～100Ω（ETCR2800KB、ETCR2800KC）

分 辨 率

0.001Ω

精    度

±2%rdg±3dgt(20℃±5℃，70%RH以下)

CT尺寸

60mm×28mm（B、C型）

56mm×26mm（KB、KC型）

溢出指示

顯示值大于200Ω時，LCD顯示“OLΩ”符號

電源通訊線

1條，長1米(5芯線)

接線標識

紅/棕色---電源輸入正；黑色---電源輸入地；

藍色---RS485信號正；灰色---RS485信號負；

白---屏蔽地；

(電源輸入地與屏蔽地可以短路連接)

通訊方式

有線網絡組網時：RS485通信方式(支持ModBus協議)

無線網絡組網時：RS485或GPRS通信方式(支持ModBus協議)

網絡點數

有線網絡：1～255個接地點，可擴展

無線網絡：60000個接地點，可擴展

通訊距離

有線網絡：約1500米，可擴展

無線網絡：不限制

報警指示

B型、KB型：檢測儀聲光報警

C型、KC型：檢測儀聲光報警和LCD顯示

報警設置

B型、KB型：后臺設置

C型、KC型：檢測儀面板設置、后臺設置

數據顯示

B型、KB型：無

C型、KC型：4位LCD直接顯示

LCD尺寸

47mm×28.5mm（僅C型、KC型）

外形尺寸

檢測儀：132mm×130mm×76mm（B、C型）

檢測儀：124mm×118mm×76mm（KB、KC型）

質    量

檢測儀：約1KG；

工作溫濕度

-20℃～55℃；20％RH～90％RH

溫濕度誤差

不超過5%

換   檔

全自動換檔

地線干擾電流

應避免

外部磁場

＜40A/m

外部電場

＜1V/m

單次測量時間

約0.5秒

功    耗

檢測儀：150mA Max.

防爆標志

Ex ia ⅡB T3 Ga

防爆合格證號

CE13.226 2X

防護等級

IP54

供電方式

外部提供電源，危險場所使用時，電源必須通過直流信號輸入隔離式安全柵接入檢測儀，安全柵置于非危險場所內。
