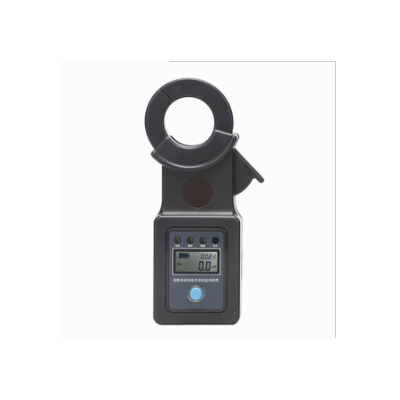

銥泰 ETCR6800鉗形漏電流表
銥泰 ETCR3400C絕緣電阻測試儀
銥泰 ETCR1100臺區相線識別儀

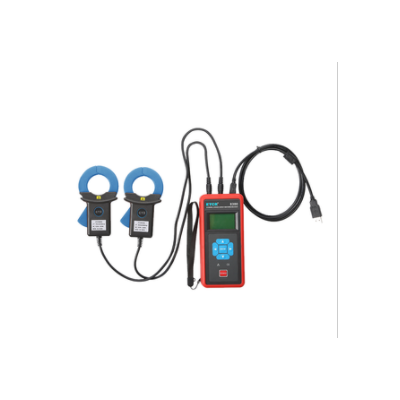

銥泰 ETCR8300A-040A*2兩通道電流監
銥泰 ETCR2000C+多功能鉗形接地電阻

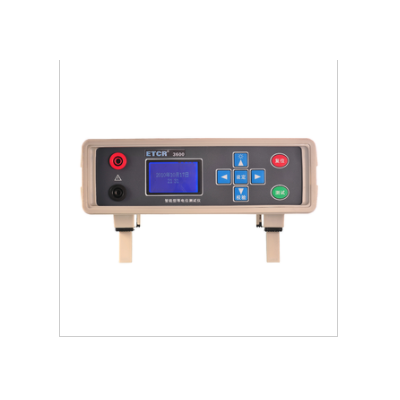

銥泰 ETCR3600等電位測試儀

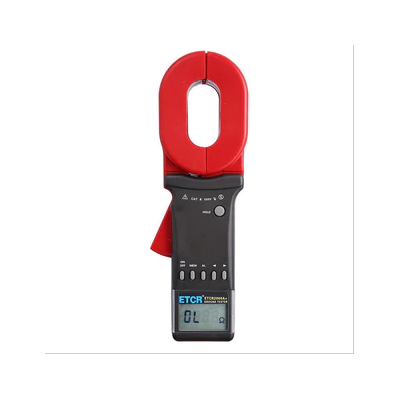

銥泰 ETCR2000+鉗形接地電阻測試儀
銥泰 ETCR500FA|ETCR300FA|ETCR200F
銥泰 ETCR7100|ETCR7100A超大口徑鉗
1. 監測儀內置通訊模塊支持GPRS通訊方式,支持GSM制式2G網絡。（可定制NB-lot/433/Lora通訊方式）。
2. 監測儀采用鉗形結構無需斷開被測線路，測試安全快捷。采用雙層磁屏蔽及數字集成技術，抗干擾強，精度高。
3. 監測儀具有防水防塵功能，防護等級IP65。
4. 監測儀具有防盜功能，內置電子鎖，由紅外線遙控器控制鉗頭的閉鎖或開鎖，可安裝在戶外安心使用。
5. 監測儀帶有液晶顯示屏（顯示：電流值、電池電量、監測儀編號、網絡信號強度）可做鉗形電流表使用，一機多用。
6. 監測儀內置大容量鋰電池，超長續航時間，可連續在線測試10天。
7. 監測儀配有充電座，一次可同時對5個監測儀進行充電。
三． 型號類別
產品型號 | 電流量程 | 鉗口尺寸 | 外形尺寸 |
ETCR8042 | AC 0.0mA～300A | Ф40mm | 200x105x45mm |
ETCR8072 | AC 0.0mA～1000A | Ф70mm | 230x105x45mm |
四． 技術規格
通訊方式 | GPRS通訊方式（可定制NB-lot/433/Lora通訊方式）。 |
量 程 | ETCR8042：AC 0.0mA～300A ETCR8072：AC 0.0mA～1000A |
測量精度（23℃±3℃，70%RH以下，導線處于鉗口中心位置） | 0.0mA～59.9A: ±1.5%±5dgt |
60.0A～199A: ±2%±5dgt | |
200A～599A: ±3%±5dgt | |
600A～1000A: ±4%±5dgt | |
LCD尺寸 | 35mm×21.5mm；顯示域：32mm×15mm |
外形尺寸 | ETCR8042：200x105x45mm；ETCR8072：230x105x45mm |
質 量 | ETCR8042：350g；ETCR8072：600g |
換 檔 | 全量程自動切換 |
采集頻率 | 1次/秒 |
上傳頻率 | 1次/15分鐘（可訂制） |
上傳數據 | 產品編號+報文類型+產品類型編號+數據包編號+15分鐘內平均漏電流+15分鐘內漏電流峰值+15分鐘內漏電次數+電池剩余電量+當前檢測日期時間 |
GPRS協議 | 采用UDP，當服務器收到數據后要應答已收到 |
續航時間 | 240小時（充滿電時，設置上報數據包時間間隔為十五分鐘） |
電 源 | 18650鋰電池2節（3300mAH） |
充電方式 | 集成式，采用充電座一次可對5個電流鉗充電 |
防盜功能 | 內置電子鎖，由紅外線遙控器控制鉗頭的閉鎖或開鎖 |
指 示 燈 | 充電指示燈：充電時顯示紅色，充滿電時顯示綠色 紅外接頭：用于接收電流鉗開鎖、關鎖指令 網絡指示燈：用于指示GPRS登錄網絡狀態，紅燈點亮閃爍表示未聯網，綠燈點亮閃爍表示已接通網絡。 報警指示燈：正常測量不亮燈，超過預設報警值時紅燈長亮 |
防水等級 | 電路部分IP65 |
絕緣強度 | AC2kV/rms (鐵心與盒之間) |
工作溫度 | -15℃～50℃ |
存放環境 | 溫度-10℃～60℃；濕度70%rh以下 |
適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
五．接線示意
把火線鉗住即測量該線路的電流。（需注意單根） | |
把火線、零線一起鉗住即測量線路的泄漏電流。（需注意2根或者4根） | |
把地線鉗住即測量電器設備該接地線的泄漏電流。（需注意單根） |
六、儀器充電
測試電流前需檢查監測儀電量是否充滿，以確保續航時間。充電時將監測儀插入本監測儀專用充電座內，接入本監測儀專用電源適配器。一個充電座可同時插入5個檢測儀充電。充電充滿時監測儀充電指示燈變綠色。
