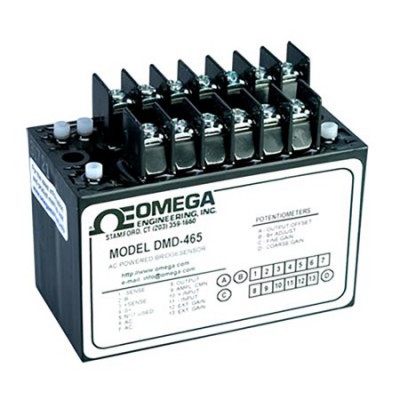

產品描述

DMD-460系列電橋放大器是自給式、交流或直流電源信號調節模塊，適用于應變片、稱重傳感器和電橋式傳感器。DMD-465配備帶有電壓輸出的精密差分測量放大器。類似的DMD-465WB具有高達2 kHz的頻率響應，DMD-466則提供4 ~ 20 mA輸出，而非電壓輸出。

規格:
普通
工作電源： 標配115 Vac或可選220 Vac ±10% 50/60 Hz或10 ~ 36 Vdc 0.7 A @ 10V，最大激勵負載時為 0.17 A @ 36V
工作溫度： 0 ~ 70°C (32 ~ 158°F)
儲存溫度： -25 ~ 85°C (-13 ~ 185°F)
重量： 510 g (18 oz)
尺寸： 96（長）x 51（寬）x 73 mm（高）(3.75 x 2 x 2.87")
電橋電源
激勵電壓范圍： 4 ~ 15 Vdc
電流輸出： 最大120 mA
線路和負載調節： （0 ~ 100 mA）0.05%（最大）
輸出噪聲： 電壓輸出
DMD-465 和 DMD-465WB
增益范圍： 40 ~ 250（僅限D(zhuǎn)MD-465，若使用外部電阻，最高可達1000）
動態響應：
DMD465: DC至-3 dB = 3 Hz
DMD465WB: DC至-3 dB = 2 kHz
最大輸出（2 k? 負載）： ±10 Vdc
輸出阻抗： 0.01 ~ 1 ?
輸出偏移： -5 ~ 2V （僅限D(zhuǎn)MD-465WB）
增益溫度系數： 200 ppm/°C
輸入偏置電流： 30 nA
輸入阻抗： 3000 M?
輸出噪聲(RTO)： 增益 = 100 時
DMD-465 ： 120 μVrms
DMD-465WB ： 1 Hz ~ 2 kHz = 2 mV
輸入噪聲線路頻率： 15 μV p-p
共模抑制： 增益為40時達90dB，增益為250時達100dB
共模輸入電壓： ±15V
4 ~ 20 mA變送器DMD-466
輸出： 4 ~ 20 mA，0 ~ 20 mA
20 mA輸出的輸入范圍： 最小10 mV，最大50 mV
零點調整： 0 至 ±12 mA
線性度： ±0.05% FS
溫度穩定性： 200 ppm/°C
輸入阻抗： 1000 M?
共模抑制： 90 dB
共模輸入電壓： ±15V
順從電壓： 10 Vdc
輸出噪聲： 1 μA rms @增益0.2 mA/mV,1 ~ 100 Hz
動態響應： DC 至 -3 dB = 3 Hz
響應時間： 200 ms可達最終值的99%（典型）；300 ms可達最終值的99.9%（典型）
