一、EXTECH 382200 簡單介紹 ：

382200直流穩壓電源為固態、緊湊型穩壓電源，適合包括臺架測試、現場服務以及發燒友及通信設備使用在內的多種應用。該電源在交付前均經過完整測試及校準，只要妥善使用，將會使您常年享受其可靠服務。

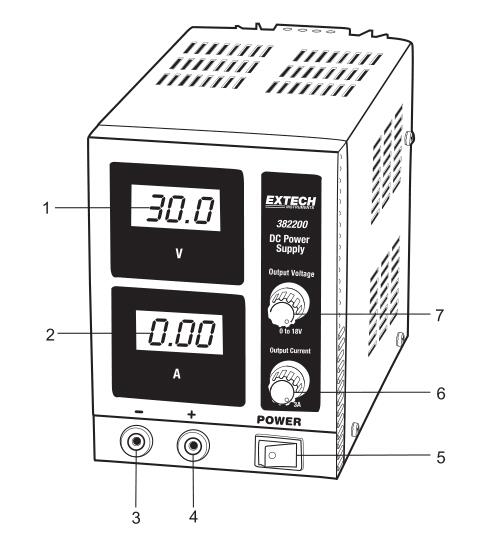

二、EXTECH 382200 儀表圖示 ：

1.  電壓顯示
2.  電流顯示
3.  負極 (-) 輸出端子
4.  正極 (+) 輸出端子
5.  發光開關
6.  電流調整
7.  電壓調整

三、EXTECH 382200 規格特征 ：

顯示 雙LCD
顯示精度（V，A） ±（1.5％rdg）; ±（2％rdg）
電壓輸出，DC 30.0V
電流輸出，DC 0-1.00A
波紋和噪聲 <0.5mV / <3mA
線路調節 <0.01％+ 3mV / <0.2％+ 3mA
負載調節 <0.01％+ 2mV / <0.2％+ 3mA
功率 115V / 230V; 50 / 60Hz
保證 1年
尺寸（寬x高x深） 9.4 x 4.25 x 6“（240 x 108 x 154mm）
重量 4.4lbs。（2kg）
恒壓或恒流
雙背光LCD顯示屏，用于電壓和電流
短路保護
電流限制
高負載/線路調節
低噪聲/紋波
香蕉插頭輸出端子

四、EXTECH 382200 操作說明 ：

注意：在給儀器通電前，確認交流電壓設置以及保險絲的額定值與正在使用的電源相匹配。
切勿與電壓值更高的電源相連。
注意：極限滿負荷運轉（382200 型以大于 25 瓦、382202 型以大于 45 瓦的功率運行）至15 分鐘持續運轉。滿負荷運轉后務必讓電源冷卻一段時間。
1. 必須使用 +10% 以內的額定線路電壓給電源供電。
2. 在接通電源前，拆下所有負載并將電壓與電流調整旋鈕向逆時針方向旋轉到底。
3. 分別用電流與電壓調整旋鈕設定可變電流與電壓的輸出信號。
4. LCD 顯示屏將顯示真實的電流與電壓輸出。
5. 確保電源的冷卻通風口（頂部與兩側均有）處沒有障礙物，從而防止過熱。
電流上限
為避免負載吸引太多電流，可按以下方式設置電流上限：
?  電壓與電流輸出調整設置為完全關閉后，小心地將正極與負極的輸出端子進行短接。
?  順時針旋轉輸出電壓旋鈕至 25% 的位置（大概位置）。
?  向順時針方向調節輸出電流旋鈕直至顯示出所需的電流強度。
?  向逆時針方向旋轉旋鈕（電流顯示將變為 0.00）。
?  在輸出端子上連接一個負載并調節電壓至所需的強度。
