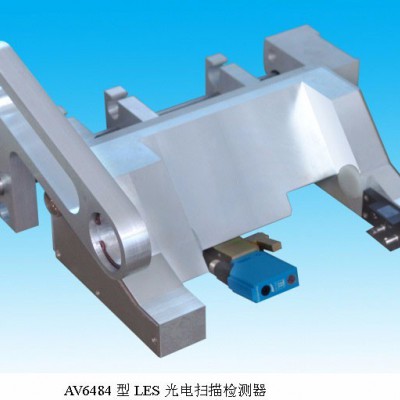

思議 6484 LES光電掃描檢測器
思議 5288 SDH/PDH數字傳輸分析儀
思議 9208N 5G mMTC移動物聯網綜合
思議 1441系列信號發生器
思議 81311功率分配器
產品綜述
4141系列信號源分析儀采用雙通道互相關技術，具備優異的相位噪聲、幅度噪聲和基帶噪聲測量能力，同時具備瞬態測量、頻譜監測、頻率功率測量等多種測量功能，具有頻率覆蓋范圍寬、動態范圍大、靈敏度高、測量準確度高等優點，一臺設備即可完成信號源的綜合性能評估。可廣泛應用于雷達、通信等電子設備中信號源多項參數的測試，是科研、生產、計量過程中重要的儀器設備。
功能特點
具有相位噪聲、幅度噪聲、頻譜監測、頻率功率、瞬態特性、基帶噪聲六大測量功能
相位噪聲、幅度噪聲、基帶噪聲測量靈敏度高
測量信號動態范圍大
具有超低噪聲直流電源輸出，可以描述VCO器件特性
豐富的接口功能，提供LAN、GPIB、USB等多種接口
大屏幕真彩液晶顯示
多維度解析信號特征
4141系列信號源分析儀具有豐富的測量功能，可以測量信號的相位噪聲、幅度噪聲、頻率功率，并對信號進行頻譜監測。
相位噪聲測量 | ||||||||||||||||||||||||
頻率范圍 | 標準模式 | 4141B | 10MHz~7GHz | |||||||||||||||||||||
4141E | 10MHz~26.5GHz | |||||||||||||||||||||||
4141F | 10MHz~40GHz | |||||||||||||||||||||||
寬帶模式 | 4141B | 250MHz~7GHz | ||||||||||||||||||||||
4141E | 250MHz~26.5GHz | |||||||||||||||||||||||
4141F | 250MHz~40GHz | |||||||||||||||||||||||
功率范圍 | -20dBm~+20dBm | |||||||||||||||||||||||
頻偏范圍 | 標準模式 | 1Hz～5MHz（10MHz≤載波頻率＜50MHz） | ||||||||||||||||||||||
1Hz～20MHz（50MHz≤載波頻率＜375MHz） | ||||||||||||||||||||||||
1Hz～40MHz（375MHz≤載波頻率＜750MHz） | ||||||||||||||||||||||||
1Hz～100MHz（載波頻率≥750MHz） | ||||||||||||||||||||||||
寬帶模式 | 1Hz～40MHz（載波頻率≥375MHz） | |||||||||||||||||||||||
1Hz～20MHz（250MHz≤載波頻率＜375MHz） | ||||||||||||||||||||||||
測量準確度 | 標準模式 | ±3dB,頻偏（100Hz～1kHz） | ||||||||||||||||||||||
±2dB,頻偏（1kHz～40MHz） | ||||||||||||||||||||||||
±3dB,頻偏（40MHz～100MHz） | ||||||||||||||||||||||||
寬帶模式 | ±3dB（1kHz～40MHz） | |||||||||||||||||||||||
測量靈敏度（dBc/Hz） | 輸入頻率 | 頻偏（Hz） | ||||||||||||||||||||||
1k | 10k | 100k | 1M | 10M | 40M | 100M | ||||||||||||||||||
10MHz | -148 | -156 | -166 | -168 | - | - | - | |||||||||||||||||
100MHz | -147 | -156 | -163 | -168 | -170 | - | - | |||||||||||||||||
1GHz | -128 | -137 | -144 | -160 | -170 | -168 | -169 | |||||||||||||||||
3GHz | -118 | -127 | -133 | -149 | -163 | -164 | -165 | |||||||||||||||||
10GHz | -109 | -117 | -124 | -140 | -154 | -155 | -156 | |||||||||||||||||
20GHz | -101 | -113 | -119 | -134 | -144 | -148 | -148 | |||||||||||||||||
26.5GHz | -95 | -110 | -115 | -128 | -140 | -143 | -143 | |||||||||||||||||
40GHz | -88 | -103 | -109 | -122 | -135 | -132 | -132 | |||||||||||||||||
寄生響應 | ＜-65dBc（1kHz＜頻偏＜100MHz） | |||||||||||||||||||||||
頻譜監測 | ||||||||||||||||||||||||
頻率范圍 | 4141B | 10MHz～7GHz | ||||||||||||||||||||||
4141E | 10MHz～26.5GHz | |||||||||||||||||||||||
4141F | 10MHz～40GHz | |||||||||||||||||||||||
測量頻寬 | 20%載波頻率 | （10MHz≤載波頻率＜100MHz） | ||||||||||||||||||||||
20MHz | （100MHz≤載波頻率） | |||||||||||||||||||||||
分辨率帶寬 | 1Hz~1MHz,1,2,3,10倍步進; | |||||||||||||||||||||||
相對測量 準確度 | ±1.5dB（注：-60dBm載波功率相對-10dBm載波功率） | |||||||||||||||||||||||
頻率功率測量及直流電源 | ||||||||||||||||||||||||
頻率范圍 | 4141B | 10MHz～7GHz | ||||||||||||||||||||||
4141E | 10MHz～26.5GHz | |||||||||||||||||||||||
4141F | 10MHz～40GHz | |||||||||||||||||||||||
頻率測量分辨率 | 1Hz~1MHz，10倍步進 | |||||||||||||||||||||||
頻率測量準確度 | ±（頻率測量分辨率+時基誤差） | |||||||||||||||||||||||
功率測量準確度 | ±0.5dB（30MHz≤載波頻率≤3GHz，功率＞-10dBm） | |||||||||||||||||||||||
±1dB（載波頻率＜30MHz或載波頻率＞3GHz，功率＞-10dBm） | ||||||||||||||||||||||||
供電電源 | 電壓范圍 | 0～16V | ||||||||||||||||||||||
電壓分辨率 | 1mV | |||||||||||||||||||||||
最大輸出電流 | 80mA | |||||||||||||||||||||||
調諧電源 | 電壓范圍 | -15V～+35V | ||||||||||||||||||||||
電壓分辨率 | 1mV | |||||||||||||||||||||||
最大輸出電流 | 20mA | |||||||||||||||||||||||
噪聲電平 | ＜ | |||||||||||||||||||||||
瞬態測量 | ||||||||||||||||||||||||
頻率范圍 | 窄帶模式 | 4141B | 10MHz～7GHz | |||||||||||||||||||||
4141E | 10MHz～26.5GHz | |||||||||||||||||||||||
4141F | 10MHz～40GHz | |||||||||||||||||||||||
寬帶模式 | 4141B | 50MHz～7GHz | ||||||||||||||||||||||
4141E | 50MHz～26.5GHz | |||||||||||||||||||||||
4141F | 50MHz～40GHz | |||||||||||||||||||||||
功率測量分辨率 | 0.1dB | |||||||||||||||||||||||
幅度噪聲測量（注：互相關次數=1，載波功率=0dBm，載波頻率=1GHz，起始1Hz） | ||||||||||||||||||||||||
頻率范圍 | 4141B | 60MHz～7GHz | ||||||||||||||||||||||
4141E | 60MHz～26.5GHz | |||||||||||||||||||||||
4141F | 60MHz～40GHz | |||||||||||||||||||||||
測量靈敏度（dBc/Hz） | 載波頻率 | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | 40MHz | |||||||||||||||||
1GHz | -127 | -138 | -147 | -150 | -154 | -155 | ||||||||||||||||||
基帶噪聲測量與時基準確度 | ||||||||||||||||||||||||
頻率范圍 | 1Hz～100MHz | |||||||||||||||||||||||
功率范圍 | ＜0dBm | |||||||||||||||||||||||
損壞電平 | ＞+23dBm, ＞35VDC | |||||||||||||||||||||||
基帶噪聲 底部電平（dBm/Hz） | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | 40MHz | 100MHz | |||||||||||||||||
-151 | -158 | -160 | -160 | -160 | -156 | -156 | ||||||||||||||||||
時基準確度 | 年老化率：±5×10-7/年（連續通電30天后） | |||||||||||||||||||||||
溫度穩定度：±1×10-7（0～+50℃，參考溫度：+25℃） | ||||||||||||||||||||||||
一般特性 | ||||||||||||||||||||||||
射頻輸入接口 | 4141B/E：N型（陰）；4141F：2.4mm（陽） | |||||||||||||||||||||||
最大外型尺寸 （寬×高×深） | 426mm×177mm×460mm（不含把手、底腳、墊腳和側提帶） 520mm×192mm×552mm（含把手、底腳、墊腳和側提帶） | |||||||||||||||||||||||
重量 | 4141B：整機最大重量25kg；4141E/F：整機最大重量26kg | |||||||||||||||||||||||
電源 | 50Hz單相220V | |||||||||||||||||||||||
溫度范圍 | 工作溫度：0℃～+50℃；存儲溫度：-40℃～+70℃ | |||||||||||||||||||||||
功耗 | 4141B：最大功耗400W；4141E/F：最大功耗450W | |||||||||||||||||||||||
