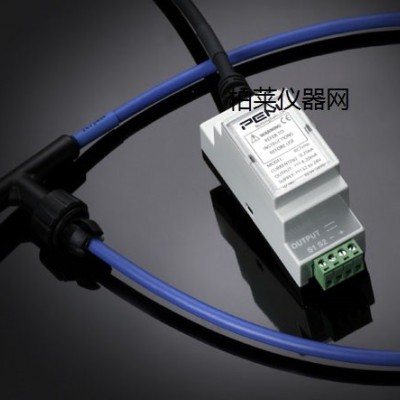

PEM CWT LF

 CWT LF低頻頻率系列羅氏線圈，著重?cái)U(kuò)展了低頻測量范圍，很好的補充了CWT標準系列在低頻測量的空白，與其他CWT系列一樣，CWT LF是一種寬帶探頭，具有MHz范圍內的高頻帶寬。CWT LF拓展的低頻范圍特別適用于以下測量：更長持續時間的電流脈沖 - 例如電解電容放電或非對稱短路測試。

CWT LF 主要性能參數：

        峰值電流：60A - 600kA峰值
        輸出量：±6.0V（滿量程）
        高頻帶寬（-3dB）：6.5MHz
        低頻帶寬（-3dB）：0.008Hz
        精度（典型值）：在線圈中心位置最高可達±0.2％
        工作溫度范圍：0℃至+ 40℃（積分器）；–20℃至+ 100℃（ 線圈+引線）
        線圈長度：300，500，700，1000mm（可定制長度）
        線圈絕緣：10kV峰值
        線圈線徑：8.5mm
        引線長度：2.5 或 4m（可定制長度）
        供電：AA電池 或 12V DC電源適配器

CWT LF 主要特征：
        可追溯的校準數據（包括證書）
        非接觸式測量對被測電路沒有影響
        沒有磁性材料意味著出色的線性度<0.05％讀數
        完全隔離直流電流，可以測試大直流電流上的小紋波電流
        超電流量程不會損壞

CWT LF與LFR的不同之處：
       更高的額定電流
       在幾kHz的范圍內產生更好的相位誤差（在MHz范圍內更高的截止頻率）
       在> 3000A時具有更好的低頻性能
       電力電子應用 - 大功率整流器，電解電容器放電和制動斬波器
       CWT LF系列能夠測量頻率甚至低于1Hz的大電流，PWM波形，ON時間為幾毫秒或長持續時間單次脈沖。
       與電流互感器或其他基于磁性的傳感器不同，Rogowski線圈不受It產品的限制，沒有磁性材料來飽和CWT LF可以測量低頻下的大電流，例如大功率整流器，電解電容器放電和制動斬波器中遇到的那些。
