電池電量指示

電池符號5格顯示電量，當電池電量過低時,提示1分鐘后自動關機

功 耗

耗電流590mA，電池連續工作約6小時

顯示模式

LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm

儀器尺寸

長寬厚：240mm×170mm×68 mm

鉗口尺寸

008B尖小形電流鉗：7.5mm×13mm (選型)

040B圓口形電流鉗：35mm×40mm  (選型)

068B圓口形電流鉗：68mm×68mm  (選型)

300F柔性線圈電流傳感器（帶積分器）：Φ300mm   (選型)

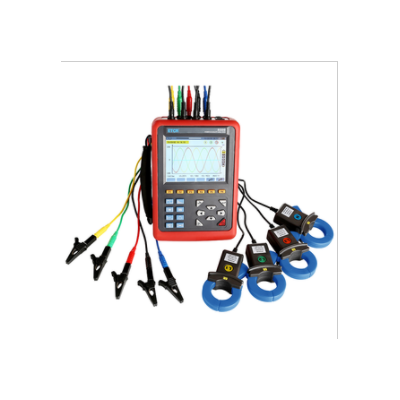

通道數

4路電壓，4路電流

線電壓

1.0V～2000V

相電壓

1.0V～1000V

電 流

008B電流鉗  10mA～10.0A

040B電流鉗  0.10A～100A

068B電流鉗  1.0A～1000A

300F柔性線圈電流傳感器（帶積分器） 10A～6000A

頻 率

40Hz～70Hz

電力電量參數

W，VA，var，PF，DPF，cosφ，tanφ

電能參數

Wh，varh，Vah

諧    波

有，0～50次

總諧波失真

有，0～50次，各相

專家模式

有

暫態記錄組數

150組

電壓閃變

有

啟動電流模式

有，100秒

三相不平衡度

有

記 錄

300天（同時記錄20個參數，每5秒記錄1點）

zui小/zui大

記錄值

有，可測一段時間內的zui大zui小值

告 警

40種不同類型參數選擇，12800組告警日志

峰 值

有

相量圖顯示

自動

截圖容量

60個

菜單語言

中文、英文

通訊接口

USB

自動關機

在告警/趨勢圖記錄/暫態捕捉模式（等待或者進行中）下，儀器不自動關機

在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。

背光功能

有，適合昏暗場所及夜間使用

儀器質量

主機：1.6Kg(帶電池)

008B尖小形電流鉗：170g×4

040B圓口形電流鉗：185g×4

068B圓口形電流鉗：530g×4

300F 柔性線圈電流傳感器（帶積分器）：330g×4

測試線和電源適配器：900g

總質量：約9.2Kg(含包裝)

電壓測試線長

3m

電流鉗線長

2m

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃～60℃；70%Rh以下

輸入阻抗

測試電壓輸入阻抗為：1MΩ

耐 壓

儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘

絕 緣

儀器線路與護套外殼之間≥10MΩ

結 構

雙重絕緣，帶絕緣防振護套

適合安規

IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2

隨機附件

主機：1臺；儀器包：1個；測試線：5條（黃，綠，紅，藍，黑各1條）；鱷魚夾：5個；表筆：5個；充電器：1個；軟件光盤：1個；鋰電池組：1個；2G內存卡：1個；電流傳感器（選購）。

頻率

40Hz～70Hz

0.01Hz

±(0.03)Hz

相電壓真有效值

1.0V～1000V

zui小分辨率0.1V

±(0.5%+5dgt)

線電壓真有效值

1.0V～2000V

zui小分辨率0.1V

±(0.5%+5dgt)

直流電壓

1.0V～1000V

zui小分辨率0.1V

±(1.0%+5dgt)

電流真有效值

10mA～1000A

zui小分辨率1mA

±(0.5%+2dgt)

相電壓峰值

1.0V～1414V

zui小分辨率0.1V

±(1.0%+5dgt)

線電壓峰值

1.0V～2828V

zui小分辨率0.1V

±(1.0%+5dgt)

電流峰值

10mA～1414A

zui小分辨率1mA

±(1.0%+5dgt)

峰值因數

1.00～3.99

0.01

±(1%+2dgt)

4.00～9.99

0.01

±(5%+2dgt)

有功功率

0.000W～9999.9kW

zui小分辨率0.001W

±(1%+3dgt)；Cosφ≥0.8

±(1.5%+10dgt)；0.2≤Cosφ<0.8

無功功率

電感性&電容性

0.000VAR～9999.9kVAR

zui小分辨率0.001VAR

±(1%+3dgt)；Sinφ≥0.5

±(1.5%+10dgt)；0.2≤Sinφ<0.5

視在功率

0.000VA～9999.9kVA

zui小分辨率0.001VA

±(1%+3dgt)

功率因數

-1.000～1.000

0.001

±(1.5%+3dgt)；Cosφ≥0.5

±(1.5%+10dgt)；0.2≤Cosφ<0.5

有功電能

0.000Wh～9999.9MWh

zui小分辨率0.001Wh

±(1%+3dgt)；Cosφ≥0.8

±(1.5%+10dgt)；0.2≤Cosφ<0.8

無功電能

電感性&電容性

0.000VARh～9999.9MVARh

zui小分辨率0.001VARh

±(1%+3dgt)；Sinφ≥0.5

±(1.5%+10dgt)；0.2≤Sinφ<0.5

視在電能

0.000VAh～9999.9MVAh

zui小分辨率0.001VAh

±(1%+3dgt)

相位角

-179°～180°

1°

±(2°)

Tanφ(VA≥50VA)

-32..768～32.768

zui小分辨率0.001

±(1%+5dgt)

位移功率因數(DPF)

-1.000～1.000

0.001

±(1%+5dgt)

諧波比(Vrms>50V)

0.0 %～99.9 %

0.1 %

±(1%+5dgt)

諧波角(Vrms>50V)

-179°～180°

1°

±(3°)諧波1～25次

±（10°）諧波26～50次

總諧波率(DF或THD-F)≤50

0.0 %～99.9 %

0.1 %

±(1%+5dgt)

失真因數(DF或THD-R)≤50

0.0 %～99.9 %

0.1 %

±(1%+10dgt)

變壓器K因數

1.00～99.99

0.01

±(5 %)

三相不平衡

0.0%～100 %

0.1 %

±(1 %)

 ETCR 008B

CT尺寸：Ф8mm

10mA～99mA

±(1 % + 3dgt)

±(1.5°),Arms≥20mA

100mA～10.0A

±(1 % + 3dgt)

±(1°)

ETCR 040B

CT尺寸：Ф40mm

0.10A～0.99A

±(1 % + 3dgt)

±(1.5°)

1.00A～100A

±(1 % + 3dgt)

±(1°)

ETCR 068B

CT尺寸：Ф68mm

1.0A～9.9A

±(2 % + 3dgt)

±(3°)

10.0A～1000A

±(2 % + 3dgt)

±(2°)

ETCR 300F

CT尺寸：Ф300mm

10A～99A

±(1 % + 3dgt)

±(3°)

100A～3000A

±(1 % + 3dgt)

±(2°)
