產品描述

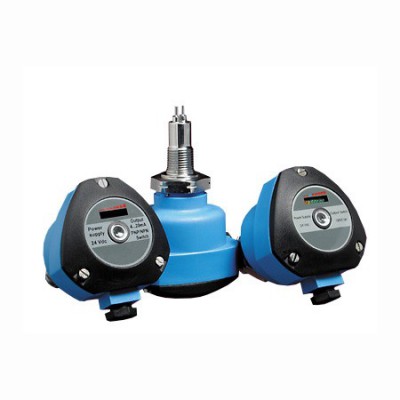

FSW-6000/7000系列是熱流量開關監控器，設計用于監控流量狀態，也用于檢測液體、空氣和氣體的液位。由8個LED組成的鏈向用戶提供流量的視覺指示。此外，還有一個雙色LED，它顯示了該單位的開關點狀態。FSW-6000/7000系列的傳感元件和連接件由316不銹鋼制成。標準外殼是玻璃填充尼龍，也可在危險環境的鋁外殼。FSW-6000/7000系列可采用多種工藝連接，如螺紋連接、法蘭連接或衛生連接。

FSW-6000/7000系列熱流量開關監測儀是基于熱分散原理設計的。典型配置是在傳感器尖端設置兩個鉑電阻溫度檢測器（RTD）。一個RTD被加熱到比介質溫度高出幾度的溫度，另一個RTD被用作參考，感應實際的過程溫度。第二個RTD還監測介質的溫度，因為任何溫度變化都必須在第一個RTD中補償。當工藝介質流過傳感器的尖端時，它會分散第一個RTD的部分熱量。兩個RTD之間的溫度變化向探頭的電子元件發出信號，一旦達到設定點，開關的狀態就會改變。

FSW-6000/7000系列可使用提供的螺紋或連接件安裝在管道或儲罐中。擰緊時僅使用六角體以實現密封，不要使用車身。擰緊后應旋轉主體，使電纜密封套保持適當的方向。FSW-6000/7000系列不受其固定位置的影響，因此可以以任何角度安裝在管道周圍。但是，建議在水平管道中，傳感器應安裝在側面，進入管道中間。在垂直管道中，當流體逆重力向上流動時，應安裝FSW-6000/7000系列。安裝傳感器時，應注意探頭伸出管道內壁，并完全浸入流體中。在直徑較小的管道中，還應注意不要將傳感器擰入管道太深。

規格

準確度：±設定值的10%

重復性：±設定值的1%

電源：

FSW-6000:85至240 Vac（50/60 Hz）

FSW-7000:24 Vdc±10%

溫度范圍：

過程：-20至80°C（-4至176）°F） [選擇120°C（248）°F） 對于CIP]

操作：-20至60°C（-4至140）°（F）

最大壓力：300巴（4351磅/平方英寸）

防護等級：NEMA 4（IP65）

潤濕材料：316 SS

外殼材料：玻璃填充尼龍標準或鋁壓鑄選項

工藝連接：? 到1? NPT，三夾?, 或法蘭（其他可用，請咨詢流量工程部）

輸出：250VAC SPDT 5A繼電器

開關點調整：電位計

條形圖：

綠色LED：流速高于設定值

黃色LED：流量高于設定值

紅色LED：流量低于設定值

開關點狀態：

紅色LED：無流量

綠色LED：流量

響應時間：1到10秒

最大啟動延遲：12秒

切換范圍：3厘米/秒至3米/秒（0.09至9.84英尺/秒）（液體），5厘米/秒至15米/秒（0.16至49英尺/秒）（氣體）

尺寸：

尼龍頭：88直徑x 80毫米高（3.5 x 2.5英寸高）

鋁頭：88直徑x 108 mm高（3.5 x 4.25“）

插入長度：13?8、2和3“標準，對于其他長度，請咨詢流量工程

最大插入長度為36“
