產品綜述

  4381B數字示波表是一款集示波器、數字表、頻率計于一體的多功能綜合型通用測試儀器。采用全新的數字觸發技術，具有高觸發靈敏度、低觸發抖動等特點；擁有多種參數的自動測量功能，實現信號快速、準確的測試；儀器操作簡單，支持按鍵、鼠標、觸摸屏的操作選擇，實現良好的人機交互；體積小、重量輕、可電池供電；廣泛應用于電子設備的科研、生產、試驗和技術保障測試。

功能特點

• 三合一測試，集示波器、數字表和頻率計于一體

• 示波器的帶寬200MHz，采樣率高達2.5GSa/s

• 數字表的分辨率計數6000

• 頻率計的頻率分辨率1Hz

• 6.5英寸彩色TFT液晶顯示，亮度可調節

• 支持按鍵、鼠標和觸摸屏的操作選擇，使用方便

• 手持式結構，可電池供電，方便用戶現場測試

• 豐富的外部接口，支持USB主控、USB設備、LAN、SD

•


功能三合一測試

• 集示波器、數字表和頻率計于一體，具備多種參數自動測量功能，可實現信號快速、準確的測試。

• 示波器模式

  具有2個示波器通道，通道帶寬200MHz、采樣率最高2.5GSa/s、存儲深度30kpts/CH，具有多種參數的自動測量和光標測量功能，可實現信號快速準確的測試。

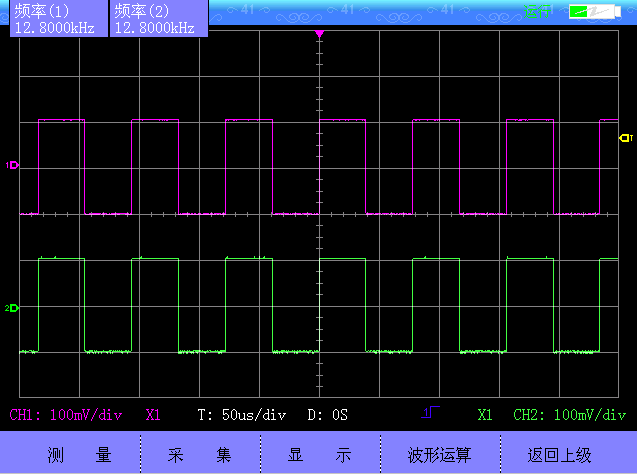

示波器模式

數字表模式

• 數字表的顯示分辨率計數6000，具有電阻、電壓等參數的自動測量和手動測量功能，具有二極管和通斷檢測功能，支持電流和溫度的測量（需電流鉗和溫度探頭選件）。

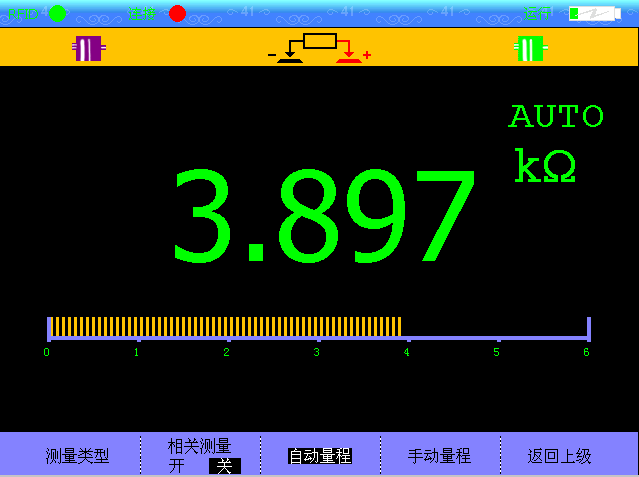

數字表模式

• 頻率計模式

• 具有2個頻率計輸入通道，頻率測量范圍1Hz~200MHz、頻率分辨率1Hz。

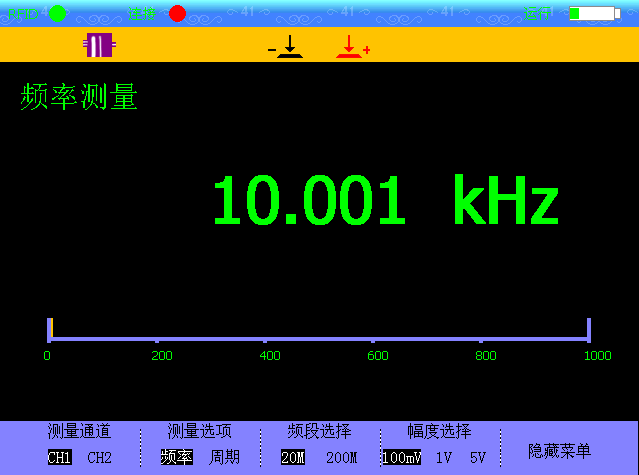

頻率計模式

數字觸發

采用全新的數字觸發技術，使用數字信號處理的方法對ADC的采集樣本進行觸發點測定，以精確的算法檢測有效觸發事件；通過采用觸發遲滯連續可調技術，可以更加靈活地做到高頻抑制和低頻抑制，能夠準確地顯示和分析測量信號。

      數字觸發的優點

● 精確的觸發                  ● 觸發遲滯連續可調

● 高觸發靈敏度                ● 無額外的噪聲引入

● 低觸發抖動                  ● 穩定性高，不受溫度影響

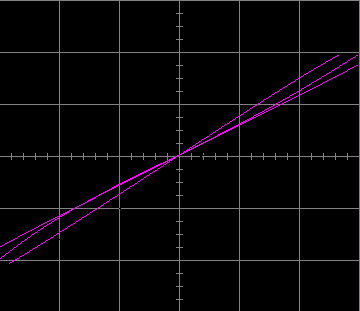

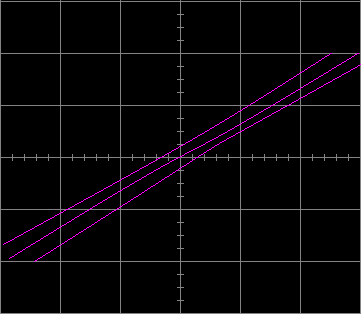

模擬比較器（左）與數字比較器（右）抖動比較
