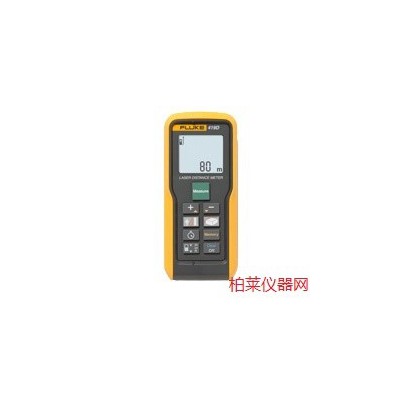

Fluke 417D 激光測距儀
Fluke RLD2 制冷劑泄露檢測儀（紫外
Fluke 414D 激光測距儀
Fluke 930轉速計
Fluke941照度計
Fluke931轉速計
Fluke 419D 激光測距儀
Fluke 1000FLT 熒光燈測試儀
Fluke 1760TR 三相電能質量記錄儀
產品概述: Fluke 120B 系列 ScopeMeter? 工業用手持式示波表
簡化測試，機電故障排除更深入、更迅速
ScopeMeter? 120B 系列是一款外形緊湊、堅固耐用的示波表，適用于工業電氣和機電設備故障排除及維護應用。此測試工具集示波表、萬用表和高速記錄器于一身，使用非常簡便。ScopeMeter 120B 系列同時還兼容 Fluke Connect? 移動應用程序和 FlukeView?，通過 ScopeMeter 軟件能夠進行深入合作、數據分析并存檔關鍵測試信息。
Connect-and-View? 觸發可實現瞬時、穩定的顯示
示波表用戶深知觸發何等困難。如果使用錯誤的設置，則可能導致波形捕獲不穩定，有時甚至可能導致錯誤的測量數據。福祿克獨特的 Connect-and-View? 觸發技術能夠識別信號特征，并自動設置正確觸發，從而提供穩定、可靠且可重復的顯示。Connect-and-View? 觸發經專門設計，幾乎適用于任何信號，包括電動驅動和控制信號 - 無需調整參數，甚至無需觸控按鈕。即使是對多個測試點進行快速、連續的測量，也能立即識別信號的變化并自動調整設置，從而提供穩定的顯示。
IntellaSet?/自動讀數
通過 Fluke IntellaSet? 技術的自動讀數功能采用專用算法能夠智能分析測量波形，并在屏幕上自動顯示恰當?shù)臏y量數值，與以往相比，您可以更加輕松地獲取所需數據。例如，當測量波形為線路電壓信號，將自動顯示 Vrms 和 Hz 讀數，但如果測量波形為方波，則將自動顯示 V 峰峰值和 Hz 讀數。通過 IntellaSet? 技術和 Connect-and-View? 自動觸發，您不僅能夠獲取正確的波形，同時還能得到恰當?shù)淖x數。整個過程均無需觸控按鈕。
利用 Fluke Connect-and-View? 和 IntellaSet? 技術，您可以快速訪問所需的數據。
工業設備的正常運行需要可靠的電源，通過雙路輸入能夠獲取關鍵的功率測量值。
對于單相或三相平衡系統，工業用 ScopeMeter? 120B 系列的雙路輸入能夠測量 A 通道的 ac+dc rms 電壓和 B 通道的 ac+dc rms 電流。隨后，F(xiàn)luke 125B 將進行計算；頻率、相位角、有功功率 (kW)、無功功率（VA 或 var）、功率因子 (PF) 或位移功率因數 (DPF)，同時，對于三相系統中所有相位具有相同電壓和電流時，還能夠計算三相系統的功率值。這均可應用于平衡系統和電阻負載。
輕松獲取關鍵電源特征以檢驗系統電源。
諧波測量
諧波是電壓、電流或功率正弦波的周期性畸變。配電系統的諧波通常由非線性負載引起，例如開關式直流電源和可調速電機驅動。諧波可導致變壓器、導體和電機過熱。在諧波功能中，測試工具最多可測量第 51 次基波。同時還可對直流分量、THD（總諧波失真）和 K 因子等相關數據進行測量，從而全面了解健康負載的電氣狀態。
帶光標的諧波譜概覽可測量相對于基波的失真百分比。
使用綜合記錄模式輕松診斷間歇性故障
難查找的故障是那些偶爾發生的故障 - 間歇性事件。這些間歇性故障可能是由連接不當、灰塵、污垢、腐蝕、斷線或破損的接頭引起的。線路中斷、弧垂或電機啟動和關閉等其它因素也會引發間歇性事件，進而導致設備關閉。當發生上述情況時，您可能無法正好在現場發現。但是，通過 Fluke ScopeMeter? 測試工具可輕松發現這些故障。您可以標繪出峰值測量值的最小值和最大值，或者記錄波形軌跡。同時，通過可擴展的微型 SD 存儲卡可記錄長達 14 天的運行情況。該記錄器還配備了 Recorder Event Detect，因而功能更為強大，與以往相比，檢測和記錄間歇性故障也更為容易。您只需設置儀表讀數或示波表軌跡的闕值，即可將偏差標記為獨特事件。您無需檢索大量數據即可輕松查明故障，并可快速地從一個標記的事件進入下一個，同時還可訪問完整的數據集。
快速顯示記錄的事件，從而查明并解決間歇性故障。
Industrial BusHealth Test 可確定工業總線的電信號質量
BusHealth Test 可分析工業總線或網絡的電信號，并對所有相關參數給出清晰的“優”、“弱”或“不良”指示標志，并顯示在實際測量值旁邊。根據所選的總線類型（CAN-總線、Profi-總線、Foundation 現場總線和 RS-232 等），將測量值與標準值進行對比，或者，如果對公差有不同要求，則可設置獨特的參考值。當電信號通過網絡時，F(xiàn)luke 125B 可檢驗電信號的質量，無需查看數據內容。此外，125B 檢查信號電平和速度、過渡時間和失真，并將這些與適當標準進行對比，幫助您發現錯誤，例如線路連接不當、接觸不良、接地錯誤或端接器不正確。
快速了解工業現場總線信號物理層的模擬特點。
一根測試引線可測量多個電氣參數
只用一組屏蔽測試引線即可完成高頻波形、儀表、電容和電阻測量，同時還可進行通斷性檢查。無需浪費時間尋找或更換引線。
除顯示波形外，單一測試工具還可測量伏特、歐姆、安培或電容。
Windows? 版 FlukeView? ScopeMeter? 軟件
將 ScopeMeter 120B 與 FlukeView? 軟件配合使用，實現更多功能：
將設備的彩色截屏保存到 PC 上
將截屏附在您的報告和文檔中
通過 ScopeMeter 測試工具捕獲波形數據，并將其保存到您的 PC 上
創建并存檔波形參考，以便輕松進行對比
將波形數據復制到電子表格中，以方便您進行詳細分析
使用光標進行參數測量
將用戶注釋添加至儀器設置中，并發送至設備以供操作員參考和用作操作說明
注：部分功能僅限于特定 ScopeMeter 測試工具型號
? Fluke Connect 移動應用程序兼容性
對自動化工業機械進行故障排除比以往任何時候都更為困難。僅僅知道測試部位遠遠不夠，您還需要了解應注意哪些方面 - 如果沒有基線測量數據或無法請教相關領域的專家，這一點將尤為困難。Fluke Connect? Assets 無線軟件系統和無線測試工具可提供易于解讀和共享的精確設備記錄和維護數據，幫助技術人大大降低維護成本，并增加設備的正常運行時間。通過比較和對比測試點測量數據和趨勢，您可以更全面地了解一段時間內的信號特點和變化。同時，通過將維護數據存儲在 Fluke Cloud?，您的團隊成員可以在所需的任意時間和地點進行訪問，這樣您在現場便可獲得建議或批準，較以往更快地讓系統重新恢復正常運行。
| 產品對比圖 | Fluke 123B | Fluke 124B | Fluke 125B |
| 功能 | |||
| 全功能雙輸入示波表和儀表 | ? | ? | ? |
|---|---|---|---|
| 示波表頻寬 (MHz) | ="20" | ="40" | ="40" |
| 儀表和示波表記錄器 | ? | ? | ? |
| 示波表光標測量 | ? | ? | |
| 電源和諧波測量 | ? | ||
| BusHealth | ? | ||
| 包括附件 | |||
| 10:1 電壓探針 | ? | ? | |
| i400S 交流電流鉗 | ? | ||
產品規格: Fluke 120B 系列 ScopeMeter? 工業用手持式示波表
測試導線CatIV，750 Vrms 最大電壓。CatIV，750 Vrms 最大值 400Hz
| 示波表模式 | ||
| 垂直 | ||
| 頻率響應 - 直流耦合 | 不配備探針和測試導線（帶 BB120） | 123B：直流最大 20 MHz (-3 dB) 124B 和 125B：直流最大 40 MHz (-3 dB) |
| 配備 STL120-IV 1:1 屏蔽測試導線 | DC - 12.5 MHz (-3 dB)/DC - 20 MHz (-6 dB) | |
| 配備 VP41 10:1 探針 | 123B：直流最大 20MHz (-3 dB) 124B 和 125B：直流最大 40 MHz (-3 dB) | |
| 頻率響應 - 交流耦合（如果翻倒） | 不配備探針和測試導線 | <10 Hz (-3 dB) |
| 配備 STL120-IV 1:1 屏蔽測試導線 | <10 Hz (-3 dB) | |
| 配備 VP41 10:1 探針 | <10 Hz (-3 dB) | |
| 上升時間，不含探頭， | 123B<17.5 ns 124B 和 125B<8.75 ns | |
| 輸入阻抗 | 不配備探針和測試導線 | 1 MΩ//20 pF |
| 配備 BB120 | 1 MΩ//24 pF | |
| 配備 STL120-IV 1:1 屏蔽測試導線 | 1 MΩ//230 pF | |
| 配備 VP41 10:1 探針 | 5 MΩ//15.5 pF | |
| 靈敏度 | 5 mV 至 200 V/div | |
| 模擬帶寬限制器 | 10 kHz | |
| 顯示模式 | A、-A、B、-B | |
| 最大輸入電壓 A 和 B | 直接輸入，配備測試導線，或配備 VP41 探針 | 600 Vrms |
| 配備 BB120 | 600 Vrms | |
| 任意端子和接地之間的最高空載電壓 | 600 Vrms | |
| 水平 | ||
| 示波表模式 | 標準、單一、轉動 | |
| 范圍（標準） | 等效采樣 | 123B： 20 ns 至 500 ns/div， |
| 124B 和 125B：10 ns 至 500 ns/div | ||
| 實時采樣 | 1 μs 至 5 s/div | |
| 單一（實時） | 1 μs 至 5 s/div | |
| 轉動（實時） | 1 s 至 60 s/div | |
| 采樣率（雙通道同時采樣） | 等效采樣（重復信號） | 高達 4 GS/s |
| 實時采樣 1 μs 至 60 s/div | 40 MS/s | |
| 觸發 | ||
| 屏幕更新 | 自動運行，觸發 | |
| 數據源 | A，B | |
| A 和 B 靈敏度 | @ DC - 5 MHz | 0.5 div 或 5 mV |
| @ 40 MHz | 123B： 4 div | |
| 124B 和 125B：1.5 格 | ||
| @ 60 MHz | 123B： N/A | |
| 124B 和 125B：4 格 | ||
| 斜率 | 正值，負值 | |
| 高級示波表功能 | ||
| 顯示模式 | 正常 | 捕獲長達 25 ns 的脈沖波干擾，顯示類似模擬信號的連續波形 |
| 平滑 | 抑制波形噪聲 | |
| 脈沖波干擾捕獲關閉 | 不捕獲采樣間的脈沖波干擾 | |
| 包絡 | 記錄并顯示一段時間內的波形最小值和最大值 | |
| 自動設置 (Connect-and-View?) | 全自動連續調節幅值、時基、觸發電平、觸發間隔和延遲觸發。用戶通過調整幅值、時基或觸發電平可進行手動超控。 | |
不確定度 +1%。屏幕上必須可以顯示多個波形周期。
| 雙輸入儀表 | ||
| 當溫度為 18 °C 至 28 °C 時，所有測量值的精度在（讀數的 % + 末位有效數字）之間。 | ||
| 低于 18 °C 或高于 28 °C 時，每每降低或升高 1 °C 加上 0.1x（特定精度）。對于 10:1 探針的電壓測量值，加上探針的 |
| 輸入 A 和輸入 B | ||
| 直流電壓 (VDC) | ||
| 量程 | 500 mV、5 V、50 V、500 V、750 V | |
| 精確度 | ±（0.5% +5 個計數） | |
| 共模抑制比 (CMRR) | >100 dB @ dc，>60 dB @ 50，60 或 400 Hz | |
| 滿刻度讀數 | 5000 計數 | |
| 真有效值電壓（V ac 和 V ac+dc） | ||
| 量程 | 500 mV、5 V、50 V、500 V、750 V | |
| 精確度 量程的 5% - 100%（直流耦合） | DC - 60 Hz (V ac+dc) | ±（1% +10 個計數） |
| 1 Hz - 60 Hz (V ac) | ±（1% +10 個計數） | |
| 精度為量程的 5% - 100%（交流或直流耦合） | 60 Hz 至 20 kHz | ±（2.5% +15 個計數） |
| 直流抑制（僅 VAC） | >50 dB | |
| 共模抑制比 (CMRR) | >100 dB @ dc | |
| >60 dB @ 50，60 或 400 Hz | ||
| 滿刻度讀數 | 5000 計數，讀數與任何信號的波峰因數無關。 | |
| 峰值 | ||
| 模式 | 最大峰值、最小峰值，或峰峰值 | |
| 量程 | 500 mV、5 V、50 V、500 V、2200 V | |
| 精確度 | 最大峰值或最小峰值的精度 | 滿量程的 5% |
| 峰峰值的精度 | 滿量程的 10% | |
| 滿刻度讀數 | 500 計數 | |
| 頻率 (Hz) | ||
| 量程 | 123B： 1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、100 kHz、1 MHz、10 MHz 和 50 MHz | |
| 124B 和 125B：1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、100 kHz、1 MHz、10 MHz 和 70 MHz | ||
| 頻率范圍 | 連續自動設置中為 15 Hz (1 Hz) 至 50 MHz | |
| 1 Hz 至 1 MHz 的精度 | ±（0.5% +2 個計數） | |
| 滿刻度讀數 | 10000 次 | |
| RPM | ||
| 最大讀數 | 50.00 kRPM | |
| 精確度 | ±（0.5% +2 個計數） | |
| 占空比 (PULSE) | ||
| 量程 | 2% 至 98% | |
| 頻率范圍 | 連續自動設置中為 15 Hz (1 Hz) 至 30 MHz | |
| 脈寬 (PULSE) | ||
| 頻率范圍 | 連續自動設置中為 15 Hz (1 Hz) 至 30 MHz | |
| 滿刻度讀數 | 1000 計數 | |
| 電流（AMP） | ||
| 配備電流鉗 | 量程 | 與 V dc、V ac、V ac+dc 或 PEAK 相同 |
| 比例因數 | 0.1 mV/A、1 mV/A、10 mV/A、100 mV/A、400 mV/A、1 V/A、10 mV/mA | |
| 精確度 | 與 V dc、V ac、V ac+dc 或 PEAK 相同（加上電流鉗的不確定度） | |
| 溫度 (TEMP)，帶有可選溫度探針 | ||
| 量程 | 200 °C/div (200 °F/div) | |
| 比例因數 | 1 mV/ °C 和 1 mV/ °F | |
| 精確度 | 與 V dc 相同（加上溫度探針的不確定度） | |
| 分貝 (dB) | ||
| 0 dBV | 1 V | |
| 0 dBm (600 Ω /50 Ω) | 600 Ω 或 50 Ω 參考條件下為 1 mW | |
| dB on | V dc、V ac 或 Vac+dc | |
| 滿刻度讀數 | 1000 計數 | |
| 波峰因數 (CREST) | ||
| 量程 | 1 至 10 | |
| 滿刻度讀數 | 90 計數 | |
| 相位 | ||
| 模式 | A - B，B - A | |
| 量程 | 0 到 359 度 | |
| 分辨率 | 1 度 | |
| 功率（僅 125B） | ||
| 配置 | 單相/三相三線平衡負載（三相：僅限基波分量，僅限“自動設置”模式） | |
| 功率因數 (PF) | 瓦特和伏安范圍之間的比率- 0.00 至 1.00 | |
| 瓦特 | 用輸入 A（伏特）和輸入 B（安培）的相應采樣值相乘得到的有效值讀數 | |
| 滿刻度讀數 | 999 計數 | |
| VA | Vrms x Arms | |
| 滿刻度讀數 | 999 計數 | |
| 無功功率 (VAR) | √((VA)2-W2) | |
| 滿刻度讀數 | 999 計數 | |
| Vpwm | ||
| 目的 | 測量脈寬調制信號，例如電機驅動逆變器輸出信號 | |
| 原理 | 讀數顯示的是基于基波頻率整個周期數的采樣平均值獲得的有效電壓 | |
| 精確度 | 正弦波信號的 Vrms | |
| 輸入 A 至常用 | ||
| 歐姆 (Ω) | ||
| 量程 | 123B 和 124B | 500 Ω、5 kΩ、50 kΩ、500 kΩ、5 MΩ、30 MΩ |
| 125B | 50 Ω、500 Ω、5 kΩ、50 kΩ、500 kΩ、5 MΩ、30 MΩ | |
| 精確度 | ±（0.6% + 5 個計數）50 Ω ±（2% + 20 個計數） | |
| 滿刻度讀數 | 50 Ω 至 5 MΩ - 5000 計數，30 MΩ - 3000 計數 | |
| 測量電流 | 0.5 mA 至 50 nA，隨量程增大而減小 | |
| 開路電壓 | <4 V | |
| 通斷性 (Cont) | ||
| 蜂鳴 | <(30 Ω ± 5 Ω)，在 50 Ω 量程時 | |
| 測量電流 | 0.5 mA | |
| 檢測到短路 | ≥1 ms | |
| 二極管 | ||
| 測量電壓 | 0.5 mA 時 | >2.8 V |
| 開路時 | <4 V | |
| 測量電流 | 0.5 mA | |
| 極性 | 輸入 A 為 + 極，COM 為 - 極 | |
| 電容 (CAP) | ||
| 量程 | 50 nF、500 nF、5 μF、50 μF、500 μF | |
| 滿刻度讀數 | 5000 計數 | |
| 測量電流 | 500 nA 至 0.5 mA，隨量程增大而增加 | |
| 高級儀表功能 | ||
| 零點設置 | 依據參考值設置實際值 | |
| 自動保持（輸入 A） | 捕獲并保持穩定的測量結果。測量穩定時發出蜂鳴聲。自動保持功能適用于主儀表讀數，其中 AC 信號閾值為 1 Vpp，DC 信號閾值為 100 mV。 | |
| 固定小數點 | 使用衰減鍵啟用 | |
僅自動調平）
| 光標讀數（124B 和 125B） | ||
| 數據源 | A，B | |
| 單垂直線 | 平均讀數、最小讀數和最大讀數 | |
| 自開始讀數以來的平均讀數、最小讀數、最大讀數和時間（處于“滾動”模式，儀表處于“保持”模式） | ||
| 自開始讀數以來的最小讀數、最大讀數和時間（處于“記錄器”模式，儀表處于“保持”模式） | ||
| “電能質量”模式下的諧波值。 | ||
| 雙垂直線 | 峰峰值、時間距離及時間距離倒數的讀數 | |
| 平均讀數、最小讀數、最大讀數和時間距離讀數（處于“滾動”模式，儀表處于“保持”模式） | ||
| 雙水平線 | 高、低及峰峰值讀數 | |
| 上升或下降時間 | 過渡時間，0% 和 100% 讀數（手動或自動調平；單通道模式 | |
| 精確度 | 與示波表精度相同 | |
| 記錄器 | ||
| 記錄器捕捉 Meter Recorder 模式下的儀表讀數，或在 Scope Recorder 模式下連續對波形采樣。信息存儲在內存中或可選的 SD 卡（125B 或 124B 型）中。 | ||
| 測量結果在圖形記錄器上顯示儀表最大和最小測量值隨時間變化的圖形，在波形記錄器上則顯示所采集的樣本圖形。 | ||
| 儀表讀數 | ||
| 測量速度 | 最高 2 個測量值/秒 | |
| 記錄大小（最小值、最大值、平均值） | 1 信道 2 M 讀數 | |
| 記錄時間跨度 | 2 周 | |
| 最大事件數量 | 1024 | |
| 波形記錄 | ||
| 最大采樣率 | 400 K 采樣/秒 | |
| 大小內存 | 400 M 采樣記錄時間 | |
| 跨度內存 | 500 μs/div 為 15 分鐘 20 ms/div 為 11 小時 | |
| 記錄大小 SD 卡 | 1.5 G 采樣 | |
| 記錄時間跨度 SD 卡 | 500 μs/div 為 11 小時 20 ms/div 為 14 天 | |
| 最大事件數量 | 64 | |
（基本型 40 Hz 至 70 Hz）
| 電能質量（僅 125B） | ||
| 讀數 | W、VA、var、PF、DPF、Hz | |
| W、VA、var 量程（自動） | 250 W 至 250 MW、625 MW、1.56 GW | |
| 選定時：總諧波 (% r) | ±（2% + 6 個計數） | |
| 選定時：基波 (% f) | ±（4% + 4 個計數） | |
| DPF | 0.00 至 1.00 | |
| 功率系數 | 0.00 至 1.00，±0.04 | |
| 頻率范圍 | 10.0 Hz 至 15.0 kHz 40.0 Hz 至 70.0 Hz | |
| 諧波數 | DC - 51 | |
| 讀數/光標讀數 | Vrms / Arms /W | 可以選擇基波的各次諧波以獲取單個讀數 |
| 包括基波頻率、相位角和 K-因子（單位為安培或瓦特） | ||
| BusHealth 測試儀（僅限 Fluke 125B） | ||
| 類型 | 子類型 | 協議 |
| AS-i | NEN-EN50295 | |
| CAN | ISO-11898 | |
| Interbus S | RS-422 | EIA-422 |
| Modbus | RS-232 | RS-232/EIA-232 |
| RS-485 | RS-485/EIA-485 | |
| Foundation Fieldbus | H1 | 61158 第 1 類，31.25 kBit |
| Profibus | DP | EIA-485 |
| PA | 61158 第 1 類 | |
測試工具關閉時為 7 小時 （屏幕、波形和設置） （最大 32 GB）
(10.2 x 5.2 x 2.15 in)FlukeView? 軟件。
| 其他規格 | ||
| 顯示屏 | 類型 | 5.7 英寸彩色有源矩陣 TFT |
| 分辨率 | 640 x 480 像素 | |
| 波形顯示 | 垂直 | 10 格 40 個像素 |
| 水平 | 12 格 40 個像素 | |
| 功率 | 外部 | 通過 BC430 電源適配器 |
| 輸入電壓 | 10 V DC 至 21 V DC | |
| 功耗 | 5 W 標準 | |
| 輸入連接器 | 5 mm 插座 | |
| 內部 | 通過 BP290 電池組 | |
| 電池電源 | 10.8 V 鋰離子充電電池 | |
| 工作時間 | 7 小時（50% 背光亮度） | |
| 充電時間 | 測試工具關閉時為 4 小時 | |
| 允許的環境溫度 | 充電時為 0 至 40 °C（32 至 104 °F） | |
| 數據存儲 | 內部存儲器課存儲 20 個數據集 | 微型 SD 卡槽，帶有可選 SD 卡 |
| 機械 | 尺寸 | 259 x 132 x 55 mm |
| 重量 | 1.4 kg (3.2 lb)，含電池 | |
| 接口 | 光隔離接口 | 傳輸屏幕截圖（位圖）、設置和數據 |
| USB 接口，可連接 PC/筆記本電腦 | OC4USB 光電隔離 USB 適配器/電纜（選件），使用 Windows? 版 | |
| 可選 WiFi 適配器 | 快速將屏幕截圖（位圖）、設置和數據傳輸?shù)?PC/筆記本電腦、平板電腦、智能手機等。提供 USB 端口，用于連接 WiFi 接收器。出于安全考慮，不要通過接線使用 USB 端口。 | |
第 1 組，A 類IV，750 Vrms 最大值 400 Hz
| 使用環境 | ||
| 使用環境 | MIL-PRF-28800F 2 類 | |
| 溫度 | 使用電池工作 | 0 至 40 °C（32 至 104 °F） |
| 使用電源適配器工作 | 0 至 50 °C（32 至 122 °F） | |
| 存放 | -20 至 60 °C（-4 至 140 °F） | |
| 工作濕度 | 0 至 10 °C（32 至 50 °F）時 | 非冷凝 |
| 10 至 30 °C（50 至 86 °F）時 | 95% | |
| 30 至 40 °C（86 至 104 °F）時 | 75% | |
| 40 至 50 °C（104 至 122 °F）時 | 45% | |
| 存放 | -20 至 60 °C（-4 至 140 °F） | 非冷凝 |
| 海拔 | 工作海拔為 3 km（10,000 英尺） | CAT III 600 V |
| 工作海拔為 2 km（6,600 英尺） | CAT IV 600 V | |
| 存放 | 12 km (40,000 feet) | |
| EMC 電磁兼容性 | 國際標準 | IEC 61326-1： 工業，CISPR 11： |
| 韓國 (KCC) | A 類設備（工業廣播和通訊設備） | |
| 美國 (FCC) | 47 CFR 15 B 子部分。按照第 15.103 條規定，本產品被視為免稅設備。 | |
| 帶適配器的無線電 | 頻率范圍 | 2412 MHz 至 2462 MHz |
| 輸出功率 | <100 mW | |
| 防護等級 | IP51，參照： EN/IEC60529 | |
| 安全等級 | 通用 | IEC 61010-1： 污染等級 2 |
| 測量 | IEC 61010-2-033：CAT IV 600 V/CAT III 750 V | |
| 最大輸入電壓 A 和 B | 直接輸入或通過線路輸入 | 降額 600 Vrms CAT IV |
| 配備 Banana-to-BNC Adapter BB120 | 降額 600 Vrms | |
| 任意端子和接地之間的最高空載電壓 | 600 Vrms Cat | |
